這五種雜質(zhì)影響鋁礬土熟料的特性和應(yīng)用效果，等級(jí)劃分與其密切相關(guān)！

鋁礬土熟料耐火性高、強(qiáng)度高、性能優(yōu)越，主要含有Al2O3、SiO2、Fe2O3、TiO2、CaO、MgO、K2O、Na2O等。，高溫?zé)�結(jié)后，鋁礬土等級(jí)劃分的重要指標(biāo)氧化鋁含量，其中雜質(zhì)的含量也直接關(guān)系到鋁礬土的優(yōu)缺點(diǎn)和應(yīng)用效果。因此，雜質(zhì)對(duì)鋁礬土熟料有哪些影響？在這里，嵩峰鋁礬土廠家的技術(shù)編輯將為您解答問題！

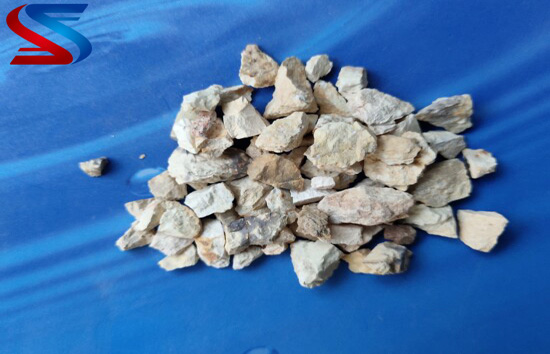

鋁礬土熟料經(jīng)高溫?zé)�結(jié)后，Al2O3(三氧化二鋁)成為有用的化學(xué)物質(zhì)，其他雜質(zhì)如Fe2O3、TiO2、CaO、MgO、K2O、Na2O是一種無用的化學(xué)物質(zhì)，但這些雜質(zhì)對(duì)鋁礬土熟料的應(yīng)用效果影響很大。

這五種雜質(zhì)影響鋁礬土熟料的特性和應(yīng)用效果，等級(jí)劃分與其密切相關(guān)！

1、三氧化二鐵(Fe2O3)

Fe2O3是鋁礬土熟料中無用的雜質(zhì)，其含量在1.5-3%之間。剛玉相和莫來石相的含量受Fe2O3含量影響不大，但Fe2O3含量的增加會(huì)導(dǎo)致玻璃剛性成分含量的增加，影響相對(duì)明顯。Fe2O3的含量每增加1wt%，就會(huì)增加0.7左右wt%的玻璃相。

2、二氧化鈦(TiO2)

TiO2是鋁礬土熟料中含量較高的雜質(zhì)，一般為4~8wt%。在特級(jí)、一級(jí)、二級(jí)鋁礬土中，TiO2進(jìn)入玻璃較多，增加了液相量，降低了液相粘度，促進(jìn)了燒結(jié)過程的進(jìn)行，但對(duì)產(chǎn)品的高溫特性有不良影響。

3、氧化鈣（CaO）

鋁礬土熟料CaO含量為:0.6-1.0%。在這個(gè)階段，隨著CaO數(shù)量的增加，莫來石產(chǎn)量迅速減少，鈣長(zhǎng)石出現(xiàn)并逐漸增加。通常每增加1wt%，莫來石減少9wt%，鈣長(zhǎng)石增加4~5wt%，剛玉增加3~4wt%，玻璃相含量增加0.7~0.8wt%。直到CaO含量超過一個(gè)轉(zhuǎn)折點(diǎn)（CaO含量約6wt%，CaO含量約10wt%），莫來石全部消失，其網(wǎng)絡(luò)結(jié)構(gòu)受損，高熔點(diǎn)結(jié)晶相直接結(jié)合率顯著降低，導(dǎo)致材料特性顯著降低。

4、氧化鉀（K2O）和氧化鈉(Na2)O）

K2O是鋁礬土熟料中有害雜質(zhì)的氧化物，主晶相和玻璃相的含量隨著K2O含量的增加而發(fā)生了很大的變化。每增加1wt%K2O，玻璃相增加約7wt%，莫來石相含量減少15~20wt%，剛玉相含量增加8~13wt%。Na2O類似于K2O，它也是一種非常有害的雜質(zhì)。

5、氧化鎂（MgO）Mgo含量對(duì)燒結(jié)鋁礬土熟料的影響與鋁礬土熟料中的Al2O3含量密切相關(guān)。對(duì)于同一燒結(jié)鋁礬土熟料，每增加1wt%MgO，剛玉減少2.5wt%，莫來石增加3.3wt%，這一階段對(duì)材料性能的影響較小。

松峰鋁礬土廠家現(xiàn)貨供應(yīng)，產(chǎn)品規(guī)格可根據(jù)客戶要求加工生產(chǎn)。根據(jù)客戶需求，開發(fā)了消失模鋁礬土、耐火鋁礬土、煉棕剛玉鋁礬土、高壓電磁鋁礬土、鑄造鋁礬土、研磨鋁礬土、陶瓷鋁礬土等產(chǎn)品。

綜上所述，在采購鋁礬土熟料的過程中，也要注意這五種雜質(zhì)，影響鋁礬土熟料的特性和應(yīng)用效果。等級(jí)劃分與它們密切相關(guān)！

本文關(guān)鍵詞：鋁礬土熟料、鋁礬土、高鋁礬土、鋁礬土細(xì)粉、鋁礬土骨料、鋁礬土用途

信息提供：http://mobilshell.com
